CUESTINARIO ELECTRICIDAD BASICA

TALLER DE ELECTRICIDAD BÁSICA

PREGUNTAS SOBRE ELECTRICIDAD BÁSICA

1. ¿Cuáles son las partes de un átomo? ¿Qué cargas hay en cada parte?
2. ¿Cuándo decimos que un átomo está cargado negativamente?
3. Define carga eléctrica.
4. Indica cuando se atraen y cuando se repelen dos cargas eléctricas.
5. Define corriente eléctrica.
6. Define diferencia de potencial.
7. Qué condiciones debe cumplir un circuito eléctrico
8. En un circuito eléctrico, ¿a qué se debe el movimiento de cargas?
9. ¿Cuál es la misión del generador en un circuito?
10. Dibuja dos circuitos donde se refleje el sentido convencional y electrónico de la
corriente.
11. Define intensidad de la corriente eléctrica. ¿Qué aparato utilizamos para medir su
valor? ¿Cómo se conecta?
12. Escribe las diferencias que hay entre corriente continua y corriente alterna.
13. ¿Qué es la fuerza electromotriz de un generador?
14. ¿Qué dispositivo se utiliza para medir la diferencia de potencial o tensión eléctrica?
¿Cómo se conecta?
15. ¿Qué diferencia hay entre un conductor y un aislante eléctrico?
16. Define Resistencia eléctrica. ¿En qué unidad se mide su valor?
17. ¿De qué depende el valor de la resistencia de un conductor eléctrico? Escribe la
fórmula para su cálculo.
18. Escribe las fórmulas para el cálculo de la potencia y energía eléctrica. Indica sus
unidades de medida.
19. Escribe la misión de cada uno de los siguientes elementos de maniobra y dibuja su
símbolo:
a. Interruptor
b. Pulsador NA
c. Pulsador NC
d. Conmutador.
20. ¿Qué características tiene un circuito en serie de receptores?

SOLUCIÓN TALLER

1. Cada átomo está formado por un núcleo y una corteza. El núcleo es la parte central del átomo, donde se encuentran partículas con carga positiva (protones) y partículas que no poseen carga eléctrica, es decir, que son neutras (neutrones); la masa de los protones es prácticamente igual a la de los neutrones.

2. IONES :es todo átomo cargado eléctrica mente, que se forma cuando un átomo gana o cede uno o mas electrones.Los iones con carga eléctrica positiva se denominan cationes y los de carga eléctrica negativa aniones. CATIONES: se forma cuando un átomo pierde electrones quedando cargado positiva mente.

3. La carga eléctrica es una propiedad física intrínseca de algunas partículas sub atómicas que se manifiesta mediante fuerzas de atracción y repulsión entre ellas a través de campos electromagnéticos.

4. La ley de cargas enuncia que las cargas de igual signo se repelen, mientras que las de diferente signo se atraen; es decir que las fuerzas electrostáticas entre cargas de igual signo (por ejemplo dos cargas positivas) son de repulsión, mientras que las fuerzas electrostáticas entre cargas de signos opuestos.

5. La corriente eléctrica es el flujo de carga eléctrica que recorre un material.​ Se debe al movimiento de las cargas en el interior del mismo. Al caudal de corriente se lo denomina intensidad de corriente eléctrica.

6. La tensión eléctrica o diferencia de potencial ​​ es una magnitud física que cuantifica la diferencia de potencial eléctrico entre dos puntos.

7. La intensidad del flujo de los electrones de una corriente eléctrica que circula por un circuito cerrado depende fundamentalmente de la tensión o voltaje (V) que se aplique y de la resistencia (R) en ohm que ofrezca al paso de esa corriente la carga o consumidor conectado al circuito.

8. Si tocas el extremo de una cadena metálica con un objeto cargado, toda la cadena se carga. La explicación obvia es que las cargas se mueven por la cadena y se distribuyen por ella. Las cargas eléctricas se mueven fácilmente por algunos materiales, llamados conductores. Los conductores metálicos fueron los más usados por los primeros experimentadores, pero las disoluciones de sales y los gases calientes también conducen las cargas fácilmente. Otros materiales, como el vidrio y las fibras secas no conducen las cargas prácticamente nada; este tipo de materiales se conocen como no conductores o aislantes.

El aire seco es un aislante bastante bueno. No así el aire húmedo; es por eso que algunos experimentos de electrostática no terminan de salir bien en días de mucha humedad. Pero si la carga es lo suficientemente grande, incluso el aire seco puede convertirse de repente en conductor, permitiendo que una gran cantidad de carga se desplace a través de él.. El calor y la luz que causa este brusco desplazamiento de carga produce lo que conocemos como “chispa”. Las chispas fueron la primera prueba directa de que las cargas se mueven.

9. Un generador eléctrico es todo dispositivo capaz de mantener una diferencia de potencial eléctrica entre dos de sus puntos (llamados polos, terminales o bornes)transformando la energía mecánica en eléctrica.

10.

11. La intensidad de corriente eléctrica (I) es la cantidad de electricidad o carga eléctrica que circula por un circuito en la unidad de tiempo(t). Para denominar la Intensidad se utiliza la letra I y su unidad es el Amperio(A).  para medir el valor se utiliza el amperimetro

12.Corriente continua: el flujo de corriente eléctrica se da en un solo sentido. Generalmente se designa con las siglas DC, del inglés Direct Current; también, aunque con menos frecuencia, con las siglas del español CC  Corriente alterna: el flujo eléctrico se da en dos sentidos y se suele designar con las siglas AC, del inglés Alternating Current, o con las siglas en español CA.

13. La fuerza electromotriz o voltaje inducido​​​​ (representado fem, FEM o ) es toda causa capaz de mantener una diferencia de potencial entre dos puntos de un circuito abierto o de producir una corriente eléctrica en un circuito cerrado. Es una característica de cada generador eléctrico.

14. se mide con el voltimetro

15. La diferencia de los distintos materiales es que los aislantes son materiales que presentan gran resistencia a que las cargas que lo forman se desplacen y los conductores tienen cargas libres y que pueden moverse con facilidad.



16.  resistencia eléctrica

Oposición que presenta un conductor al paso de la corriente eléctrica.

"la unidad de resistencia eléctrica del Sistema Internacional es el ohm"

17.  La resistencia de un conductor depende directamente de dicho coeficiente, además es directamente proporcional a su longitud (aumenta conforme es mayor su longitud) y es inversamente proporcional a su sección transversal (disminuye conforme aumenta su grosor o sección transversal) formula:

18.

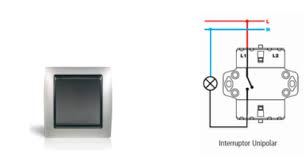

19.  Dispositivo para abrir o cerrar el paso de corriente eléctrica en un circuito.

20. El interruptor Pulsador N/A cierra el circuito eléctrico al accionarlo. Se puede utilizar en cualquier aplicación de señalización acústica, ya sea para un zumbador, timbre, campana escolar, mando de un relé, o para hacer la función de un dimmer pulsante o cualquier dispositivo que requiera un pulso eléctrico.



21. Un pulsador es un operador eléctrico que, cuando se oprime, permite el paso de la corriente eléctrica y, cuando se deja de oprimir, lo interrumpe. - Un interruptor es un operador eléctrico, cuya función es abrir o cerrar un circuito de forma permanente

21.  Dispositivo para cambiar la dirección o interrumpir el paso de una corriente eléctrica en un circuito.

1. Dispositivo automático empleado en radar para evitar que la energía emitida alcance al receptor, pero permitiendo que la energía recibida llegue sin pérdidas apreciables.

22.

• La intensidad de corriente que recorre el circuito es la misma en todos los componentes.

• La suma de las caídas de tensión es igual a la tensión aplicada. En la figura 1, se encuentran conectados en serie tres resistencias iguales. El voltaje para cada una es un tercio del voltaje total. En la figura 2 el voltaje que atraviesa la resistencia es proporcional a la resistencia de la unidad. En cada caso, la suma de los voltajes de los dispositivos individuales es igual al voltaje total.
• La resistencia equivalente del circuito es la suma de las resistencias que lo componen.
• La resistencia equivalente es mayor que la mayor de las resistencias del circuito
